Глава 1
Основные определения.
Технические, экономические и
организационные основы электромагнитной совместимости
Дальнейшее рассмотрение
проблем электромагнитной совместимости требует более подробного определения
основных понятий.
Прежде всего: что
такое электромагнитные помехи? Ответ с позиций схемотехники:
Электромагнитные помехи -
это случайные электромагнитные воздействия отдельных элементов друг на друга или
сторонней системы на рассматриваемую через паразитные или функциональные связи
(рис. 1.1).

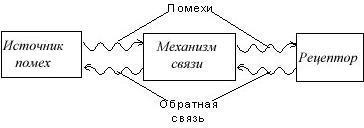

Рис. 1.1. Элементарная модель
влияний
Электромагнитная
обстановка (ЭМО) - совокупность электромагнитных явлений, существующих в
рассматриваемом пространстве.
ЭМО описывается:
- характеристиками источников помехи
параметрами их воздействия;
- особенностями
установленного оборудования;
- реализованными и
нереализованными мероприятиями по повышению ЭМС;
-
неэлектрическими характеристиками окружающей среды (например, влажность воздуха
и т.д.).
Источник помех -
причина появления помехи (прибор или физический процесс).
Помеха - электромагнитная величина,
способная вызвать в электрическом устройстве нежелательный эффект (нарушение
функционирования, старение, разрушение и т.п.).
Помеха определяется разностью
XS=X-XN,
где X - рассматриваемая электромагнитная величина;
XN - содержащийся в величине X полезный сигнал.
Помехой XS может быть напряжение, ток, напряженность электромагнитного
поля и т.д.
В зависимости от источника
помехи появляются или периодические, или апериодические - в форме случайных
импульсов, поступающих по проводам (кондуктивные помехи), или в виде эмиссии
(помехоэмиссия - распространение электромагнитных помех по эфиру). При
превышении определенного граничного значения уровень вредного сигнала может
оказаться опасным для жизни человека.
Испытательная помеха - электромагнитная величина, имитирующая реальную
помеху и служащая для испытаний на устойчивость к помехам трактов
распространения помех (чувствительные к помехам элементов).
Уровень совместимости -
установленное значение помехи, при которой с наибольшей вероятностью
гарантируется нормальное взаимодействие всех элементов системы. Уровень
совместимости служит, с одной стороны, в качестве основы при формулировке
требований по помехоустойчивости (У), с другой стороны, - в качестве исходного
пункта для установления допустимого уровня излучения помех(Э) разрабатываемых
ТС. Установление уровня совместимости осуществляется на стадии проектирования
ТС.
Стойкость к повреждению -
допустимое граничное воздействие на чувствительный элемент, превышение которого
вызывает частичное или полное повреждение ТС, а, следовательно, и необратимое
нарушение функционирование объекта. Восстановление функционирования ТС требует
ремонта, т.е. замены элементов ТС.
Помехоустойчивость - свойство чувствительного элемента нормально работать
при воздействии помехи. Количественно помехоустойчивость рассматриваемого
объекта задается в виде допустимого воздействия в форме амплитуды импульса
напряжения, напряженности поля, граничной энергии, стандартизированного
испытательного воздействия и т.д. Если при воздействии, превышающем предел
помехоустойчивости, не происходит разрушения объекта, то наблюдается обратимое
нарушение функционирования. После исчезновения помехи или после повторного
включения ТС может работать нормально, ТС не требуется ремонт (замена
элементов).
Нарушение функционирования - кратковременное или длительное недопустимое отклонение функций системы от нормальных.
Конкретно в системах автоматизации это означает следующее. Происходит скрытое
нарушение программы или непредусмотренное программой прохождение сигналов
управления, изменения функций приборов, периферийных устройств, например,
включения и отключения регистрирующих приборов и исполнительных механизмов:
спонтанное изменение частоты вращения регулируемых приводов, беспричинное
срабатывание сигнализации и т.д.
Практически при вводе в эксплуатацию или при сервисном обслуживании ТС возникают
существенные трудности доказательства причастности электромагнитного влияния к
нарушению функционирования ТС, т.к. множество других причин вызывают такое же
или аналогичное действие.
Рассмотрим некоторые причины нарушения функционирования.
- Дефекты математического обеспечения:
сбои в работе системы; ошибки в работе исполнительных органов программ.
- Дефекты в функциях элементов: ошибки
в комплектации, наличие логических элементов с ошибочным содержанием
(накопителей постоянных величин, сменных матриц, программированной логики и
т.д.).
- Дефекты элементов: обрывы,
короткие замыкания, изменения характеристик.
- Не идеальность свойств элементов:
вибрации в контактах, поверхностный эффект, задержки, отражения, разброс времени
коммутации, переходные сопротивления.
- Дефекты соединений между элементами: нарушения, обрывы соединений,
неправильные соединения, мостики утечек и припоя, дефекты контактов.
- Электромагнитные воздействия:
появление ложных сигналов, деформации или искажения функций элементов.
Типичным для проявления нарушений
функционирования является случайная картина их появлений: моментов поступления,
продолжительности, формы проявления, степени повторяемости и интенсивности. Как
и помехи, они точно не определены и не предсказуемы. Это объясняется, с одной
стороны, разнообразием механизмов появления помех, с другой стороны -
статистическим характером помехоустойчивости большинства средств автоматизации.
Например, поступающие из сети помехи (перенапряжения, провалы, выбросы
напряжения) имеют абсолютный случайный характер, т.к. зависят от коммутаций,
аварий, разрядов атмосферного электричества.
Цель работы в области ЭМС - применением
технически реальных мер при оправданных затратах достичь удовлетворительной ЭМС.
Мероприятия по повышению ЭМС могут быть:
- подавления возникновения помех путем
воздействия на источник помех;
- подавление или ослабление помех в тракте распространения;
- разделение во времени режимов появления
помехи и функционирования чувствительного элемента.
ЭМС ТС наиболее эффективно
достигается на стадии проектирования ТС. Наряду с другими параметрами ЭМС ТС
рассматривается как комплексная характеристика качества создаваемого ТС, и ее
реализация прослеживания при изготовлении изделия системой контроля качества.
Затраты на обеспечение ЭМС для
различных объектов составляют от 2 до 10% стоимости
разработки.
